N° : AZ-04__17

225,00 €

Les prix ne sont valables que pour les commandes passées via la boutique en ligne
En stock - Livraison sous 1 à 2 jours

Vue d'ensemble sommaire

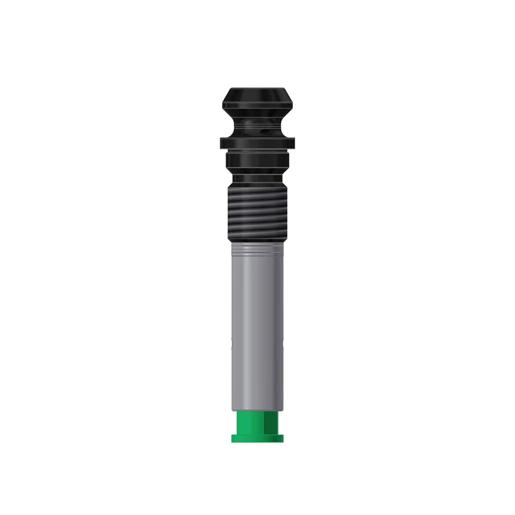

Pull stud with integrated mechanism for activating Hexagon touch probes equipped with SK/CAT40 taper shank.

Hexagon original accessories for measuring systems on machine tools ensure maximum precision and reliability in production. The tool holder is pulled from spindle’s clamping gripper into the spindle using the pull stud. This pull stud has an integrated activation mechanism and is used on Hexagon touch probes which are using the reliable pull stud activation method.
Shank Compatibility

  • Taper Shank SK/CAT40

The images are for illustration purposes and the actual product may differ.

Référence AZ-04/17
Type de produit Goujon avec mécanisme de déclenchement intégré

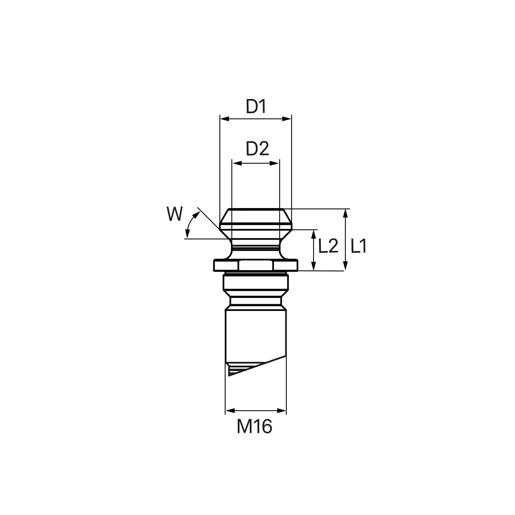

Filetage M16
Diamètre de tête D1 18,9 mm
Diamètre de tête D2 12,6 mm
Longueur L1 16,35 mm
Longueur L2 11,15 mm
Angle W 45 °
Norme ISO 7388-2 Typ B
Couple de serrage max. 50 Nm
Matériau Acier inoxydable
Compatibilité de tige D28-SK/CAT40-A/B
